한일자동기계

• HPF-02
• HPF-03
• HPF-04
• HPF-05
• HPF-06
• HPF-07(Q500)
• HPF-08(Q600)

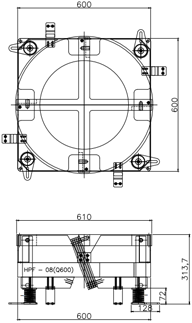

진동기 외형 치수

•

• 스프링각도	(Θ°)	20		진동파형		반파
  압력전압	AC(V)	110	220	AIR GAP	(mm)	MAX.0.6
  허용전류	(A)	12	6	판스프링 재질	(A)	SK-5
  입력주파수	(HZ)	50 or 60		진동수(회/분)	50(HZ)	3000
  진동기질량	(kg)	165			60(HZ)	3600
  허용 최대 BOWL SIZE	(Ø)	1200		전자코일	개소	2EA (133mm*50mm)
  허용 최대 BOWL 질량	(kg)	76		판스프링 설치부	개소	4
  허용WORK질량		20.0		방진고무	개소	4
  콘트롤러	표준	HC-DF10, HC-DF10A HC-DF10A2, HC-DF10A3		부하중량 (BOWL 제외)	(kg)	40
  				리드선길이 (센타부터)	(mm)	1500

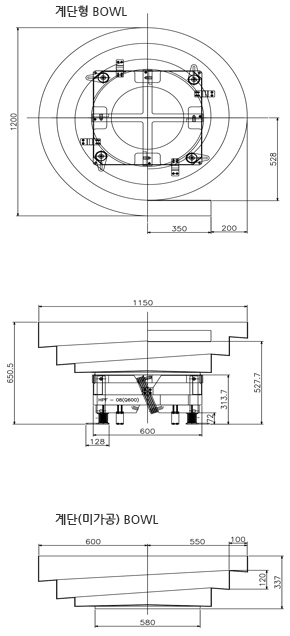

BOWL FEEDER 표준치수

주) 본도의 치수는 표준치수로써 Work 형상에 따라서 본도의 치수보다 높게(낮게) 길게(짧게) 될 수도 있습니다.
