HPF-06
진동기 외형 치수
-
스프링각도 (Θ°) 20 진동파형 반파 압력전압 AC(V) 110 220 AIR GAP (mm) MAX.0.6 허용전류 (A) 10 5 판스프링 재질 (A) SK-5 입력주파수 (HZ) 50 or 60 진동수(회/분) 50(HZ) 3000 진동기질량 (kg) 104 60(HZ) 3600 허용 최대
BOWL SIZE(Ø) 680 전자코일 개소 1EA
(152mm*60mm)허용 최대
BOWL 질량(kg) 22 판스프링 설치부 개소 5 허용WORK질량 10.0 방진고무 개소 3 콘트롤러 표준 HC-DF10, HC-DF10A
HC-DF10A2, HC-DF10A3부하중량
(BOWL 제외)(kg) 20 리드선길이
(센타부터)(mm) 1500

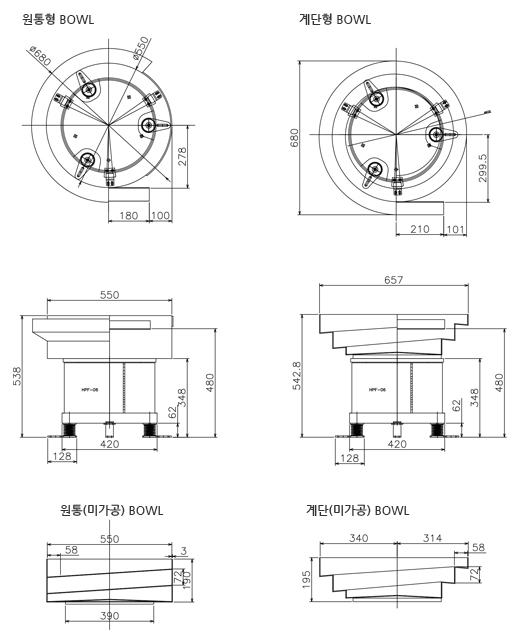

BOWL FEEDER 표준치수
주) 본도의 치수는 표준치수로써 Work 형상에 따라서 본도의 치수보다 높게(낮게) 길게(짧게) 될 수도 있습니다.
BOWL FEEDER 판 스프링
-
HPF-06 A 200 B 35 C 168 D 13 t 4 -
BOWL FEEDER 전자코일
-
HPF-06 A 152 B 60 C 105
