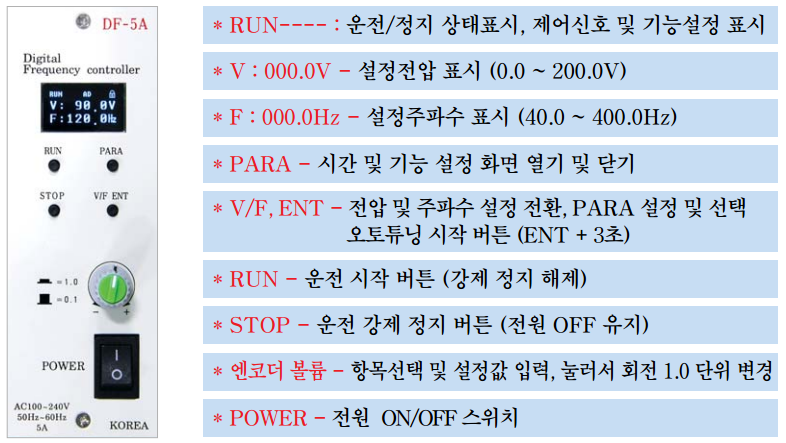

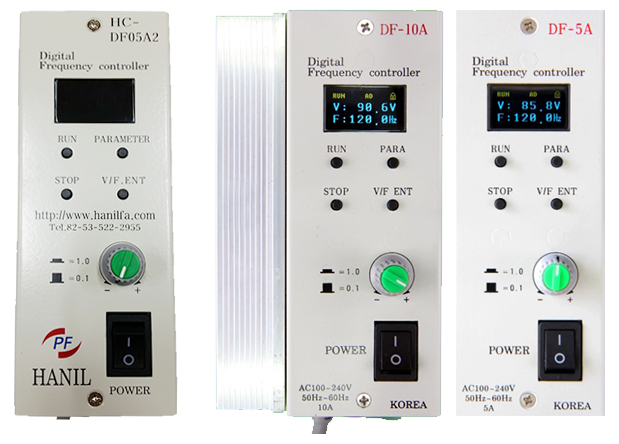

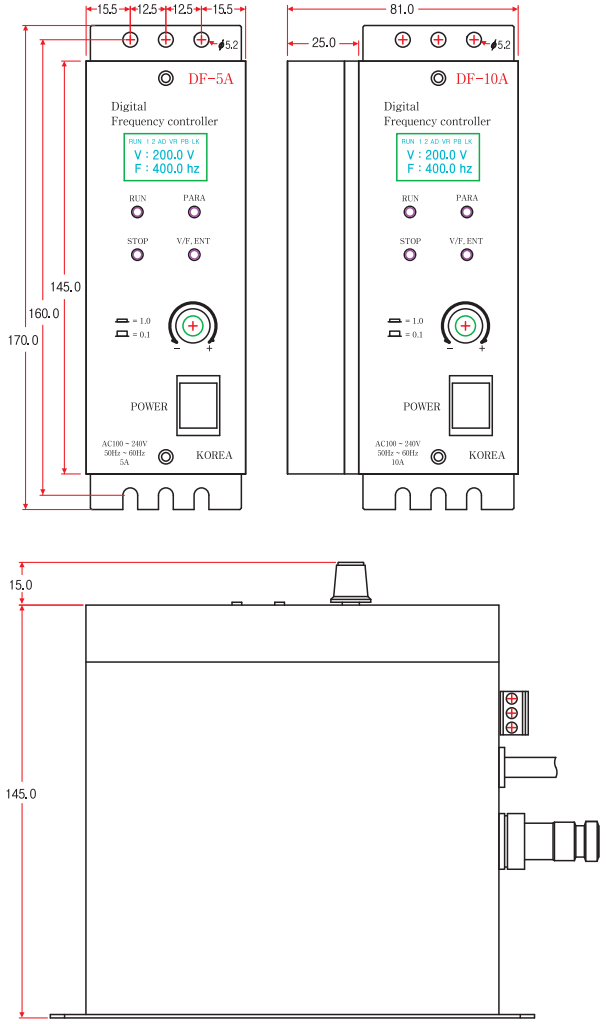

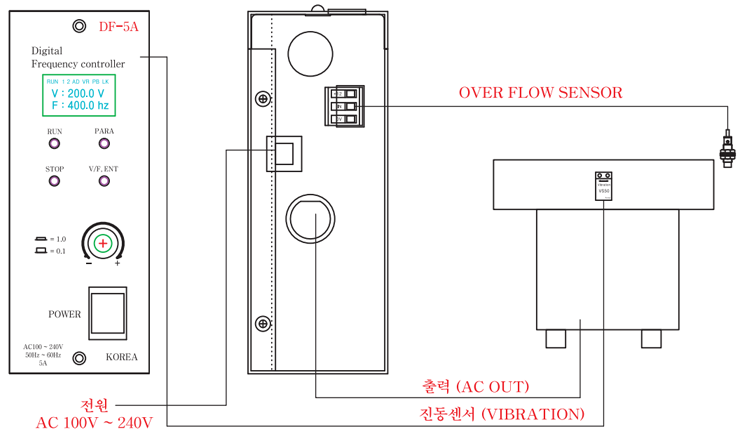

1) 제품전면

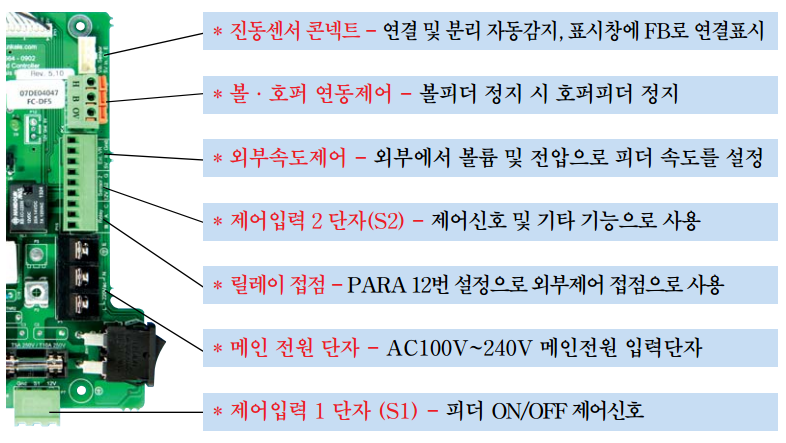

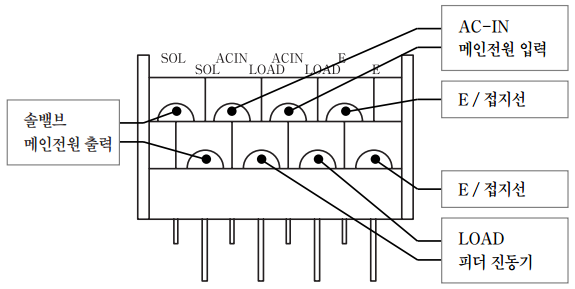

2) 내부단자

1) PARA 설정표

1) PARA 설정방법

1. PARA 버튼을 누르면 PARA 설정표와 같이 PARA 항목 및 설정 내용이 표시됩니다.(NO : 1 ~ 18번)
2. 엔코더 볼륨을 회전시키면 PARA 항목이 상하로 이동합니다.
3. 설정할 항목에서 ENT 버튼을 누르면 설정값 입력 대기상태가 됩니다.
4. 엔코더 볼륨을 회전하여 값을 설정하고 ENT 버튼을 누르면 됩니다.
5. 설정종료후 PARA 버튼을 누르면 표시화면으로 전환 합니다.

1) 운전상태 표시

: 표시창 상단에 운전상태, 제어신호상태, 선택기능을 표시합니다.

* RUN/STOP : 운전 및 정지 상태 표시(운전 - RUN, 정지 - STOP)
  STOP : 수동으로 강제정지를 표시합니다.(수동으로 RUN 해야만 해제됨, 전원 OFF 유지)
  ST-H : 호퍼연동제어(H,B,0V) 정지를 표시합니다.
* 1 : 제어신호1(S1) 입력 표시, 설정과 관계없이 신호 ON 상태 표시(외부 3핀 콘넥트)
* 2 : 제어신호2(S2) 입력 표시, 설정과 관계없이 신호 ON 상태 표시(내부 9핀 콘넥트) * F : 주파수 설정 잠김 표시 엔코더 볼륨을 누른 상태에서 V/F ENT 버튼을 누름(반복 - 풀림)
* AD / OR / ST / 2D / 4CH : PARA 8번 S2 사용방법 설정 선택항목 표시
  ㆍ AD - S1과 S2 AND 사용(S1, S2 모두 ON시 피더 정지)
  ㆍ OR - S1과 S2 OR 사용(S1, S2 하나라도 ON시 피더 정지)
  ㆍ ST - S1과 S2 SET 사용(S1 - 운전, S2 - 정지)
  ㆍ 2D - S2로 2속 운전(PARA 9번 2속 설정에서 설정된 속도로 운전)
  ㆍ CH - S2와 HOPP 신호의 조합으로 1~4단 속도 변경
* FB : 진동센서 VS50 동작상태를 표시(전압 보상, 주파수 고정)
  F- : PARA 14 FB모드 꺼짐 상태 표시(보상안함)
  FB : 진동값 읽는 중 표시, 초기 접속 및 설정 변경시 작동
* VR : 외부제어 사용표시(PARA 10번 외부볼륨 설정)
* LK : 설정 KEY 잠금표시(PARA 17번 설정 잠김)
01 : RS484 통신기종에서 통신국번 표시

2) 출력전압 표시(V : 0.0 ~ 200.0V)

: 출력되는 전압을 표시하며 진동의 세기를 설정합니다.

3) 설정주파수 표시(F : 40.0Hz ~ 400.0Hz)

: 피더 코일에 가하는 1초간의 전압 파형의 수, 즉 진동수를 표시합니다.
  60Hz란 1초에 60개의 파형을 V에서 설정된 전압을 피더에 공급하여 1초에 60번의 피더진동을 발생시킵니다.
  120Hz = 1초에 120번 진동

1) 버튼기능

1. RUN : 수동으로 STOP 정지된 상태를 해제시켜 운전상태가 되게 합니다.
2. STOP : 수동으로 출력을 강제로 정지시킬 때 사용합니다.
    STOP 표시가 점멸하며 출력 정지 상태가 됩니다.
    RUN 버튼으로 RUN 시킬 때 까지 유지됩니다.
3. PARA : 운전에 필요한 시간 및 작동방법을 설정합니다.(파라메타 항목 참조)
4. V/F, ENT : 메인화면 - V/F 설정항목 전환
    PARA 화면 - 항목 설정 및 설정값을 저장

2) 버전표시 화면설명

•
• ㆍ NKE DFC-5 : 제작사 및 기종명
• ㆍ V5.03 : 프로그램 개선시 변경시킴
• ㆍ AC VOLT : 입력전압 표시
• ㆍ AC FREQ : 입력주파수 표시
• ㆍ HS TEMP : 방열판 온도 표시

* 버튼 부가 기능

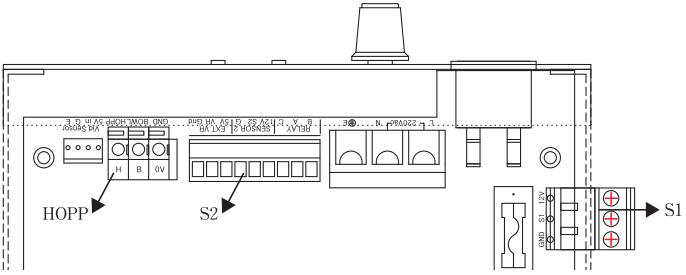

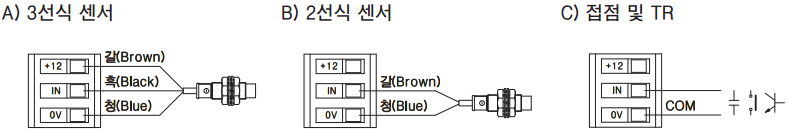

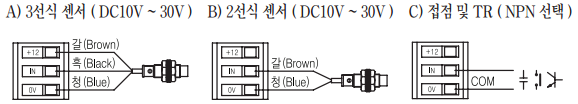

1) S1(외부 3핀 콘넥트)

: 피더를 운전 및 정지시키는 제어신호 단자입니다.
* +12 : 3선식 센서 사용시 센서전원 공급용 DC12V 전원출력(외부전원 입력 금지)
* IN : ON/OFF 제어신호 입력단자(NPN : 0V와 쇼트, PNP : +12와 쇼트)
* 0V : 공통단자(GND)

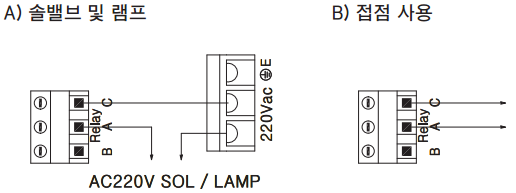

2) 릴레이(RELAY)

: PARA 12번 설정에 따라 동작하며 외부 신호용으로 설치된 무전압 접점 단자입니다.
* RUN : 피더운전중 릴레이 ON, 정지에서 릴레이 OFF
* ERR : 과열 및 과전류 ERROR 발생시 릴레이 ON
* S2 : 내부 9핀 단자에 있는 S2 신호로 릴레이 ON/OFF

3) S2(내부 9핀 콘넥트)

: 보조 제어신호 단자로 PARA 8번에서 사용방법을 설정하여 사용합니다.
* OFF, AND, OR, SET, 2D, 4CH
* 결선도 S1과 동일

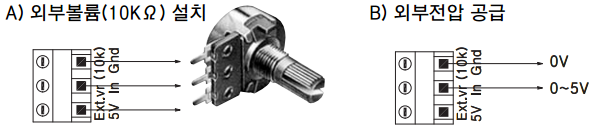

4) 외부제어(EXT VR)

: 외부에서 볼륨 및 전압으로 속도를 설정할 때 사용합니다.
파라메타 항목 10번에서 사용 유무를 설정합니다.
0V(GND)와 VR 단자 간의 0~5V DC전압 공급으로 0~200V의 출력을 설정합니다.

5) 볼/호퍼 연동제어(BOWL / HOPP)

: 볼피더 정지시 제어신호 관계없이 호퍼피더 정지합니다.
* 단자표시내용
    ㆍ H : 0V와 H간의 단락으로 하는 입력단자, ON/OFF 제어신호와 관계없이 정지합니다.
    ㆍ B : TR 콜렉트에 저항 330Ϊ 직렬 연결된 출력단자로 정지시 출력 ON합니다.
    ㆍ 0V : 공통단자

* 결선방법

6) 2단속도 제어

* 2단속도 설정방법
    1. PARA 8번 항목에서 S2모드를 2단 제어로 설정합니다.(2D 표시됨)
    2. PARA 9번에서 2속 설정으로 속도 값을 설정합니다.
    3. PARA 2번~5번으로 제어신호 반응속도를 설정합니다.

* 운전방법
: 내부 9핀 단자에 있는 S2 신호를 ON 시키면 2속 설정 속도로 운전합니다.
    S2 신호 OFF ⇒ 메인화면 V 설정치로 운전합니다.
    S2 신호 ON ⇒ 파라메타 9번에서 설정한 속도로 운전됩니다.

7) 4채널 속도변경

* 설정방법
    1. PARA 항목 8번에서 S2 MODE를 4CH로 설정합니다.
    2. 메인 화면에서 전압 및 주파수를 설정합니다.
    3. PARA 항목 9번 CH 설정 화면을 열면 채널 0번에 메인 화면 V/F 설정치가 표시되고, ENT 버튼을 누르면 채널번호가
      활성화 됩니다.(메인 설정치 = 채널 0)
      엔코더 볼륨으로 저장할 채널을 선택 후 ENT 버튼을 누르면 채널 0번 값이 선택한 채널에 저장됩니다.
    4. 상기 2번과 3번 방법으로 채널 1~3번 채널 값을 저장합니다.

* 제어방법
    1. S2 신호와 HOPP 신호로 1~4단 속도 변경

    - 4속제어 설정시 HOPP 신호는 속도변경용으로 사용합니다.
    - 0V, G, GND ⇒ 기능상 표시만 다르며 같은 COM 단자입니다.
    - 신호 반응속도는 PARA 1번, 2번 지연시간 조정으로 설정합니다.
    - 제어신호 반응속도는 PARA 2번~5번으로 설정합니다.

1) 전압/주파수 설명

1. V : 진동의 세기를 설정, 즉 피더 코일이 피더 상판을 당기는 힘을 설정합니다.
2. F : 피더 공진 주파수 설정, 즉 1초에 피더 코일이 상판을 당기는 횟수를 설정합니다.

2) 전압 입력방법

: 대기상태에서 엔코더 볼륨을 회전시키면 V 설정상태가 되고 V 값이 변경됩니다.
전압설정 모드에서 5초 후 자동으로 대기 상태로 전환합니다.

3) 주파수 입력방법

: 대기상태 또는 V 입력상태에서 V/F 버튼을 누르면 주파수 설정 상태가 됩니다.
V/F 버튼으로 전압/주파수 설정 항목을 변경합니다.
F 입력상태에서 엔코더 볼륨을 회전시키면 F 설정값이 변경됩니다.
주파수 설정 모드에서 30초 후 자동으로 대기 상태로 전환합니다.

4) 공진주파수 수동설정

1. 전압을 90.0V 정도로 설정하고 주파수 설정으로 전환합니다.
2. 엔코더 볼륨을 눌러서 회전하여(1.0단위로 변함) 40Hz~400Hz까지 가변하여 피더 진동이 가장 강한 공진 주파수 대역을 찾습니다.

3. 공진 주파수 대역에서 엔코더 볼륨을 일반으로 회전하여(0.1단위 변화) 공진 주파수 대역 시작점과 마지막 점을 확인합니다.
    공진 주파수 대역 중간 정도에 주파수를 설정합니다. (주파수 설정 완료)
4. 전압설정 필요한 진동 세기로 전압을 설정합니다. (전압 설정 완료)

5) 공진주파수 자동설정(오토튜닝)

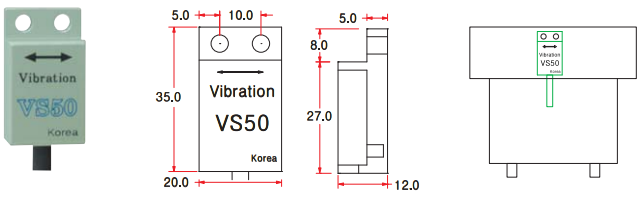

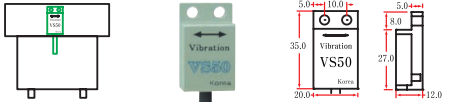

진동센서 VS50 설치로 공진 주파수 자동 찾기 및 진동변화 자동보상 목적으로 사용합니다.

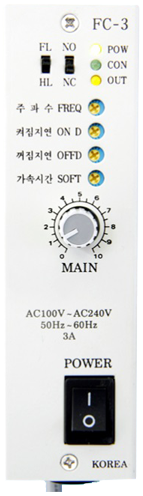

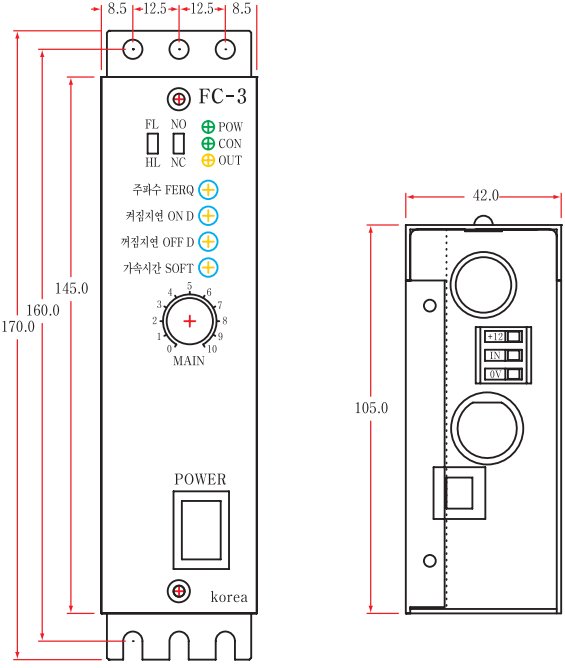

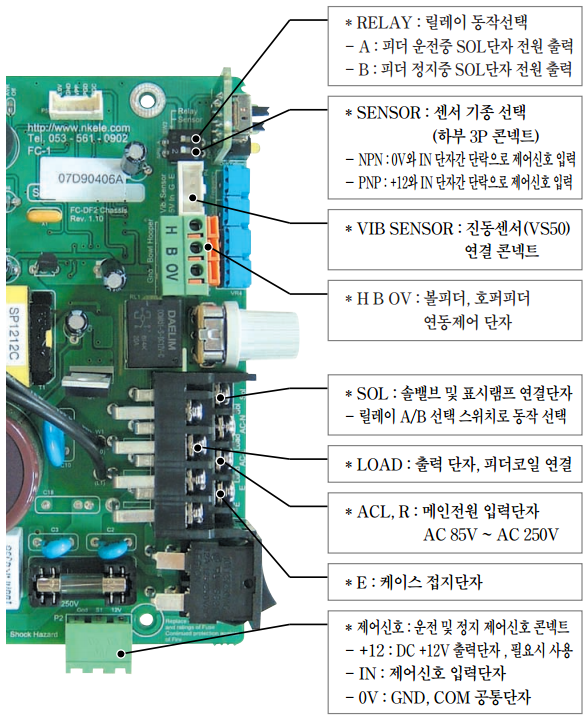

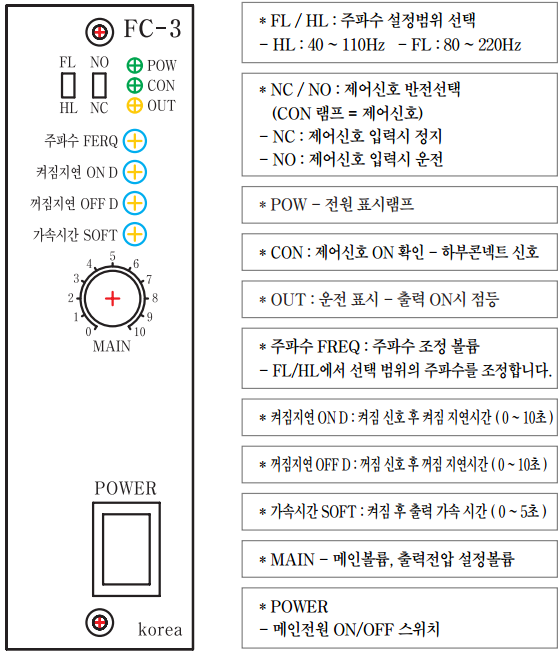

1) HL/FL

: 주파수 FERQ 볼륨의 설정범위를 선택합니다.
- HL : 40Hz ~ 110Hz / - FL : 80Hz ~ 220Hz

1) NC/NO

: 제어신호의 입력상태를 반전합니다.
- NC : 제어신호 입력 → 피더정지 / - NO : 제어신호 입력 → 피더운전

3) RELAY(A/B)

: 릴레이 동작을 반전하여 SOL 단자에 전원을 출력합니다.
솔밸브를 피더가 ON 상태에서 동작 할건지 OFF 상태에서 동작 할건지를 선택합니다.
F 입력상태에서 엔코더 볼륨을 회전시키면 F 설정값이 변경됩니다.
- A : 피더가 동작할 때 솔밸브 전기가 출력됩니다.
- B : 피더가 정지할 때 솔밸브 전기가 출력됩니다.

4) SENSOR(NPN/PNP)

: 제어신호 극성을 선택합니다. NPN 및 PNP 센서 사용시 센서의 사양에 따라 선택하여 사용합니다.
솔밸브를 피더가 ON 상태에서 동작 할건지 OFF 상태에서 동작 할건지를 선택합니다.
- NPN : IN 단자와 0V 단자를 쇼트 시킵니다.
- PNP : IN 단자와 +12 단자를 쇼트 시킵니다

* 제어방법 : 메인전원은 상시 공급하여 두고 제어신호로 피더를 ON /OFF 제어합니다.

* 주파수 설정방법
    ① 피더를 운전상태로 하고 메인 볼륨을 4 내지 5 정도로 합니다.
    ② 주파수 FERQ 볼륨을 0에서 10까지 돌려봅니다. 진동의 변화를 확인하면서 돌립니다.
    ③ HL / FL 선택 스위치를 반대로 선택하고 2번 과정을 다시 합니다.
    ④ 진동이 가장 좋은 곳으로 HL/FL 스위치 및 주파수 볼륨을 설정합니다.
    ⑤ 메인볼륨으로 진동의 세기를 설정합니다.
    ⑥ 설정을 마친후 주파수 볼륨을 좌우로 미세하게 조정하여 미세조정을 합니다.
    주) 주파수 설정
      피더에 가장 적합한 주파수를 조절기에서 공급하기 위하여 주파수 볼륨으로 출력 주파수를 설정합니다.
      또 피더는 피더 스프링, 무게, 전압 등에 의하여 공진 주파수가 약간씩 변화합니다.
      사용중 진동이 변하면 메인볼륨 보다 먼저 주파수 볼륨을 미세조정하여 봅니다.

※ 주의사항) 운전중 출력(LOAD)선은 개방하지 마십시오.
